Решетки Боствиг

Двери кабин грузовых лифтов обычно выполняют распашными или раздвижными. В стандартных лифтах по ГОСТу 8828-58 грузоподъёмностью от 500 до 5000 кг применяются двустворчатые раздвижные решётчатые двери типа "БОСТВИГ". Помимо грузовых лифтов, двери этого Типа разрешается применять в больничных и пассажирских лифтах. Кабины подъёмников могут быть проходными (выход в две стороны) и тупиковыми. Поэтому, при заказе важно знать что одним комплектом называются двери "БОСТВИГ" для тупиковых кабин. Для проходных кабин необходимо заказывать два комплекта (на оба выхода).

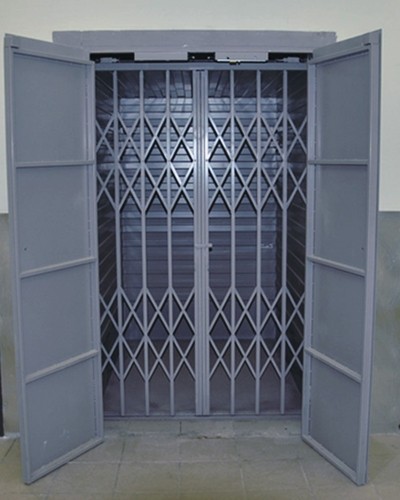

Дверь "БОСТВИГ" состоит из вертикальных стоек которые перемещаются на роликах по подвесному рельсу, закреплённому над дверным проёмом; в нижней части вертикальных стоек установлен башмак, который скользит внутри паза в полу кабины. Вертикальные стойки шарнирно связаны металлическими полосами называемыми "гармошка" или "пантограф". Концы гармошек плавно скользят в пазах вырезанных в вертикальных стойках. Габариты створок в собранном положении невелики и зависят от числа и ширины вертикальных стоек, которая составляет 20 мм. Наименьшее число вертикальных стоек назначается таким образом, чтобы между ними был просвет не более 120 мм.

Все трущиеся, скользящие и иные элементы, как то - башмак, втулка ролика, втулка межстоечная, шайба, заклёпка изготавливаются только из стали, без использования пластика или иных композитных материалов. Это намного увеличивает срок службы решёток. Также, у нас есть возможность установки в двери БОСТВИГ усиленные пантографы ("гармошки") для ещё большей прочности.

РАЗДВИЖНЫЕ РЕШЁТКИ ДЛЯ ОСНАЩЕНИЯ НОВЫХ КАБИН

В качестве оснащения новых кабин грузовых подъемников защитными ограждениями, препятствующими перемещению груза за пределы грузовой клети во время движения, а также для защиты грузового подъемника от проникновения внутрь людей и посторонних предметов, в качестве дверей кабин лифта используют раздвижные решётки. Раздвижные металлические решетки намного выигрывают по прочности и долговечности у других защитных ограждений, например пластиковых рольставней или у дверей БОСТВИГ, т.к. все используемые нами комплектующие только стальные. Решётки БОСТВИГ, предлагаемые нашей компанией, оснащаются специальными самонакидными крючками либо механическими фиксаторами для закрытия створок.

Раздвижные решётки БОСТВИГ рекомендованы для установки на следующие типы грузоподъемных устройств: грузовые подъемники (шахтные, консольные, наклонные), лифты малые грузовые (сервисные подъемники для ресторанов, кафе, гостиниц, культурно-развлекательных центров и т.д.), специальные подъемники.

Скачать бланк заказа решетки „БОСТВИГ“

Технические характеристики раздвижных решётчатых дверей БОСТВИГ.

Поставляется без верхней линейки (рельс) и нижней направляющей (порог).

Подвижные вертикальные стойки - стальная проф. труба 20*10*1,2 мм.

Шаг (просвет) между подвижными вертикальными стойками не превышает 120 мм в свету; "Гармошка" («пантограф») - два ряда стальной полосы 20*4*560 мм. по горизонтали. "Башмак" - стальной элемент, который вваривается в нижней части решётки полуавтоматической сваркой между каждой парой соосных подвижных вертикальных стоек и скользит внутри паза в полу кабины.

Ролики - пластиковая обойма с шариковым подшипником внутри. Подшипник с двумя защитными шайбами, которые предохраняют от утечки смазки, а также от проникновения пыли и грязи в полость самого подшипника.

Во всех местах подвижных соединений решётки, в обойме из стальной защитной втулки, установлена стальная заклёпка D 6 мм обваренная полуавтоматической сваркой с обратной стороны.

Полотно решётки подвешено через пластиковые ролики (на металлических втулках) к верхней направляющей (линейка, рельс).

Сборка всех узлов, частей, деталей и элементов раздвижной решётки БОСТВИГ производится только полуавтоматической сваркой (MIG) в среде защитного газа.

Окраска в печи порошковым напылением серого цвета RAL 7001 глянец (Италия).
